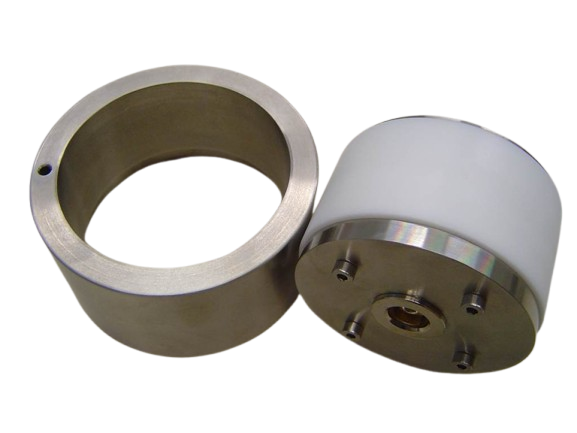

Schutzringelektrode FE 76

für Oberflächen- und Volumenwiderstandsmessungen nach DIN EN IEC 62631-3-2 und ASTM D 257 u.a.

  • Edelstahlausführung (V2A)
  • Innenelektrode Durchmesser: 76 mm
  • Schutzringdurchmesser: 100 mm außen, 88 mm innen
  • resultierender Messspalt: 6 mm
Produktdatenblatt herunterladen PDF • 289 KB
Teilen

Beschreibung

  • für Oberflächen- und Volumenwiderstandsmessungen nach DIN EN IEC 62631-3-2 und ASTM D 257 u.a.
  • Edelstahlausführung (V2A)
  • Innenelektrode Durchmesser: 76 mm
  • Schutzringdurchmesser: 100 mm außen, 88 mm innen
  • resultierender Messspalt: 6 mm
  • effektive Messfläche bei Volumenwiderstandsmessung: 52,81 cm2
  • maximale Messspannung: 500 V
  • empfohlener Messbereich:
      1 V Messspannung: 103 Ohm bis 1013 Ohm
    100 V Messspannung: 105 Ohm bis 1015 Ohm
    500 V Messspannung: 106 Ohm bis 1015 Ohm

Technische Daten

Produktblatt (PDF)
Norm
DIN EN IEC 62631-3-2, ASTM D 257 u.a.
Ausführung
Edelstahl (V2A)
Elektrodendurchmesser
76 mm
Schutzringdurchmesser
100 mm außen, 88 mm innen
Messspalt
6 mm
Effektive Messfläche (Volumenwiderstand)
52,81 cm²
Max. Messspannung
500 V
Messbereich
1 V: 10³ – 10¹³ Ohm · 100 V: 10⁵ – 10¹⁵ Ohm · 500 V: 10⁶ – 10¹⁵ Ohm
Zubehör / Lieferumfang
Volumenring, Grundplatte GP 14, Hochohm-Kalibrierbox, Hochohm-Kalibrierwiderstände, Leitelastomer, Leitgel

Fragen und Antworten

Schutzringelektrode FE 76 – für Oberflächen- und Volumenwiderstandsmessungen nach DIN EN IEC 62631-3-2 und ASTM D 257 u.a.

Messbereich: 1 V: 10³ – 10¹³ Ohm · 100 V: 10⁵ – 10¹⁵ Ohm · 500 V: 10⁶ – 10¹⁵ Ohm.

Norm: DIN EN IEC 62631-3-2, ASTM D 257 u.a.

Max. Messspannung: 500 V.

Ausführung: Edelstahl (V2A).

Zubehör / Lieferumfang: Volumenring, Grundplatte GP 14, Hochohm-Kalibrierbox, Hochohm-Kalibrierwiderstände, Leitelastomer, Leitgel.

Über die Schaltfläche „Angebot anfragen“ auf dieser Seite, über unser Kontaktformular oder telefonisch unter +49 (0) 33764 - 25560.

Sie benötigen Hilfe bei der Auswahl des passenden Messgeräts?

Unsere Experten beraten Sie persönlich zu Ihrer Messaufgabe, den passenden Normen und dem richtigen Zubehör.
